Prefabrykowane budynki warsztatowe ze stalowej konstrukcji z elementami stalowymi w kształcie litery H​

Prefabrykowane budynki warsztatowe ze stalową konstrukcją z komponentami stalowymi w kształcie litery H​

I. Materiały budowlane ze stali w kształcie litery H
Stal w kształcie litery H jest ekonomicznym i wydajnym rodzajem stali o przekroju w kształcie "H". Ze względu na swoje cechy przekroju (szerokie kołnierze, cienkie ścianki i symetryczny rozkład), jest szeroko stosowana w dziedzinie konstrukcji stalowych i jest podstawowym materiałem dla prefabrykowanych warsztatów ze stalową konstrukcją.

1. Właściwości materiału
Doskonałe właściwości mechaniczne: szeroki kołnierz, duży moduł przekroju, duża odporność na zginanie i ściskanie, odpowiedni do wytrzymywania dużych rozpiętości i dużych obciążeń (takich jak belki dźwigowe w fabrykach, kratownice dachowe itp.).
Wygodne połączenie: Kołnierz jest prostopadły do ścianki, co jest wygodne do połączenia śrubowego lub spawanego. Wysoka precyzja obróbki może być osiągnięta podczas prefabrykacji fabrycznej, a wydajność montażu na miejscu jest wysoka.
Adaptacja do produkcji przemysłowej: Znormalizowane specyfikacje (takie jak wysokość 200-1000 mm, szerokość kołnierza 100-400 mm itp.), odpowiednie do produkcji masowej, o stabilnej i kontrolowanej jakości.
2. Typowe rodzaje
Stal w kształcie litery H walcowana na gorąco: Formowana bezpośrednio w procesie walcowania stali, charakteryzuje się precyzyjnymi wymiarami przekroju i doskonałymi właściwościami mechanicznymi i jest szeroko stosowana w głównych elementach nośnych (takich jak słupy stalowe i belki stalowe).
Stal w kształcie litery H spawana: Wykonana przez spawanie i łączenie płyt stalowych i może być dostosowana do specjalnych specyfikacji (takich jak niestandardowa wysokość i grubość) i jest używana do elementów niestandardowych lub lokalnych części wzmacniających.

II. Prefabrykowane budynki fabryczne ze stalową konstrukcją

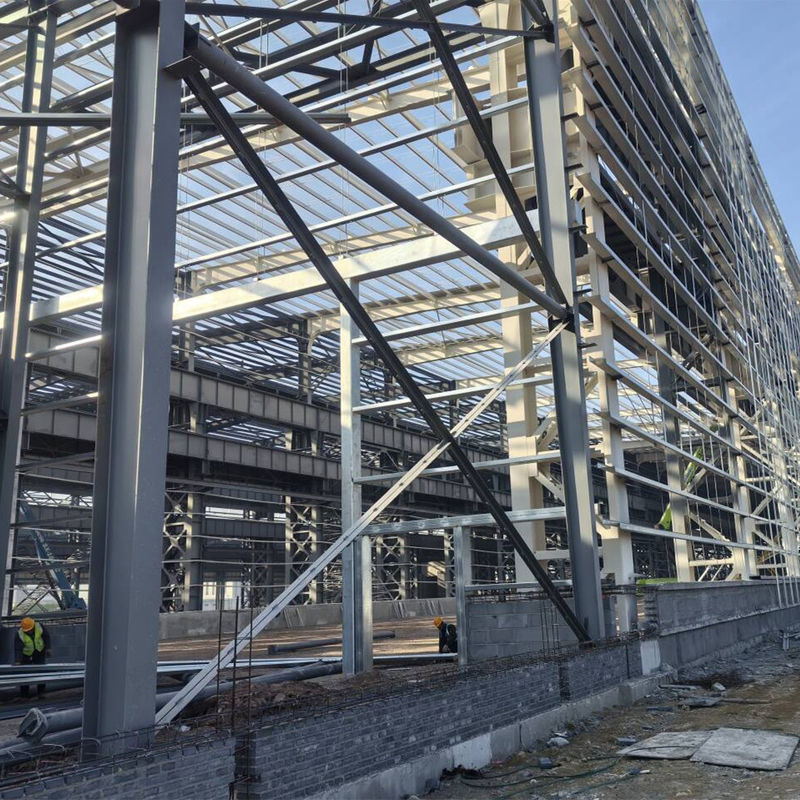

Prefabrykowane warsztaty ze stalową konstrukcją to rodzaj budynku, który wykorzystuje stal w kształcie litery H jako główny szkielet, w połączeniu z innymi prefabrykowanymi elementami (takimi jak dachy z blachy stalowej, panele ścienne, płyty stropowe itp.). Główna konstrukcja jest przetwarzana w fabryce, a następnie transportowana na miejsce w celu szybkiego montażu.

1. Skład systemu konstrukcyjnego
Główna konstrukcja nośna:
Słupy stalowe: Zazwyczaj stosuje się stal w kształcie litery H walcowaną na gorąco lub spawaną, aby przenosić obciążenia pionowe (ciężar własny, ciężar sprzętu itp.).
Belki stalowe: Belki stalowe w kształcie litery H (takie jak spawana stal w kształcie litery H lub stal w kształcie litery H spawana z wysoką częstotliwością) są używane do bocznego przenoszenia obciążenia dachu/podłogi i są połączone ze słupami stalowymi za pomocą śrub o wysokiej wytrzymałości lub spawania w celu utworzenia systemu ramowego.

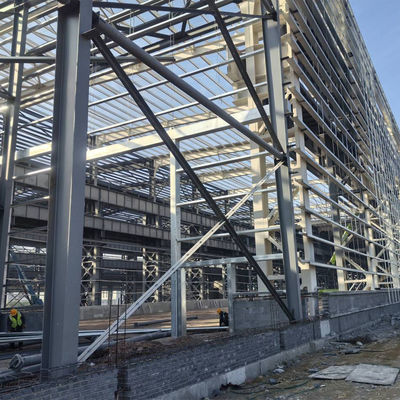

System wsporczy: Obejmuje podpory międzykolumnowe (aby wytrzymać podłużne siły poziome) i podpory dachowe (aby zapewnić stabilność poza płaszczyzną) i najczęściej wykorzystuje kątowniki, pręty okrągłe lub profile stalowe w kształcie litery H.
Konstrukcja obudowy

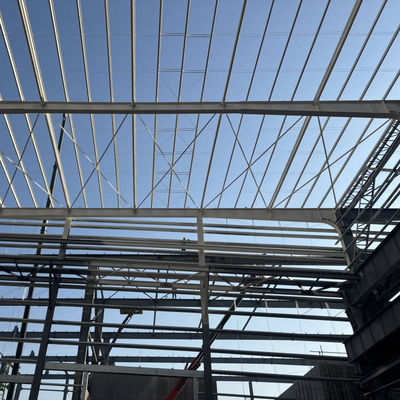

System dachowy: Powszechnie stosowane blachy stalowe (takie jak blachy stalowe powlekane aluminium-cynk) + rolki wodoodporne/bawełna izolacyjna, mocowane za pomocą płatwi (stal w kształcie litery C lub stal w kształcie litery Z). Niektóre budynki fabryczne przyjmują profilowane płyty stalowe kompozytowe (które służą również jako szalunek i warstwa nośna).

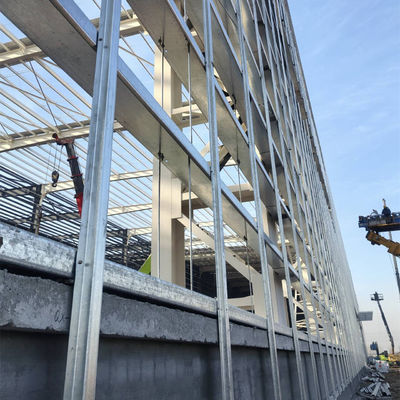

System ścian: Panele ścienne z blachy stalowej (z oknami i otworami wentylacyjnymi) lub panele warstwowe (o lepszej izolacji termicznej i akustycznej), mocowane do słupów stalowych za pomocą płatwi lub kili.
System pomocniczy:
Połączenie podstawowe: Spód słupa stalowego jest zakotwiczony do betonowego fundamentu za pomocą śrub kotwiących, aby zapewnić ogólną stabilność.
Interfejsy drzwi i okien/sprzętu: Zarezerwuj interfejsy dla otworów drzwi i okien, torów belek dźwigowych (dla ciężkich budynków fabrycznych), kanałów wentylacyjnych itp., aby spełnić wymagania produkcyjne.
2. Scenariusze zastosowań
Zakłady przemysłowe: Warsztaty do produkcji mechanicznej, montażu samochodów, przetwarzania elektronicznego itp., wymagają dużej rozpiętości (24-60 m), dużej przestrzeni (8-12 m) i dużej nośności (tysiące dźwigów 5-50 t).
Magazynowanie i logistyka: Magazyny e-commerce, centra logistyczne łańcucha chłodniczego, które wymagają szybkiej budowy i wysokiego wykorzystania przestrzeni.
Budynki użyteczności publicznej: stadiony, sale wystawowe i tymczasowe obiekty ratunkowe (takie jak oddziały izolacyjne epidemiczne), które muszą mieć krótki okres budowy i być demontowalne i wielokrotnego użytku.
Lekkie domy ze stalową konstrukcją: niskie budynki, takie jak biurowce, akademiki i budki strażnicze, z lekkimi materiałami obudowy (takimi jak płyty OSB, płyty z wełny mineralnej).
3. Główne zalety
Krótki okres budowy: Prefabrykacja fabryczna (precyzja komponentów sięgająca poziomu milimetrów) + połączenie śrubowe na miejscu, co skraca okres budowy o ponad 50% w porównaniu z tradycyjnymi konstrukcjami betonowymi (na przykład budynek fabryczny o powierzchni 10 000 metrów kwadratowych może zostać ukończony w około 2-3 miesiące).
Zielony i przyjazny dla środowiska: Stal może być w 100% poddawana recyklingowi, z mniejszą ilością mokrych prac na miejscu (brak wylewania betonu na dużą skalę) oraz niskim poziomem hałasu i zanieczyszczenia pyłem.
Ekonomia: Standaryzacja komponentów zmniejsza straty materiałowe i obniża koszty robocizny instalacyjnej. Późniejsza renowacja jest elastyczna (np. dodawanie lub usuwanie ścian działowych, regulacja układu);
Nośność i adaptacja: Wysoka wytrzymałość stali w kształcie litery H może spełnić wymagania dużych rozpiętości i dużych obciążeń, a także ma doskonałe właściwości sejsmiczne (dobra ciągliwość), dzięki czemu nadaje się do obszarów narażonych na trzęsienia ziemi.
Niski koszt konserwacji: System obudowy z blachy stalowej jest odporny na korozję (chroniony powłoką), ma dobre właściwości wodoodporne, a jego żywotność może sięgać ponad 25 lat.

III. Kluczowe punkty typowego projektu
Projekt ochrony przeciwpożarowej: Konstrukcje stalowe powinny być pokryte powłokami ognioodpornymi (cienki typ/gruby typ) lub owinięte płytami ognioodpornymi, aby spełnić wymagania dotyczące limitu odporności ogniowej "Kodeksu projektowania ochrony przeciwpożarowej budynków" (na przykład w budynku fabrycznym o klasie odporności ogniowej II, limit odporności ogniowej słupów/belek stalowych powinien wynosić ≥2,5 godziny /1,5 godziny).
Projekt antykorozyjny: Powierzchnia elementów stalowych powinna być ocynkowana ogniowo lub pokryta farbą antykorozyjną (taką jak podkład epoksydowo-cynkowy + powłoka wierzchnia poliuretanowa), a wzmocniona ochrona jest wymagana w obszarach przybrzeżnych lub o wysokiej wilgotności.
Projekt węzłów: Węzły połączeń belki-słupa muszą być zgodne z zasadą mocnych węzłów i słabych elementów (takich jak stosowanie śrub o wysokiej wytrzymałości typu tarciowego + płyt czołowych do połączenia), aby zapewnić skuteczne przenoszenie siły podczas trzęsienia ziemi.
